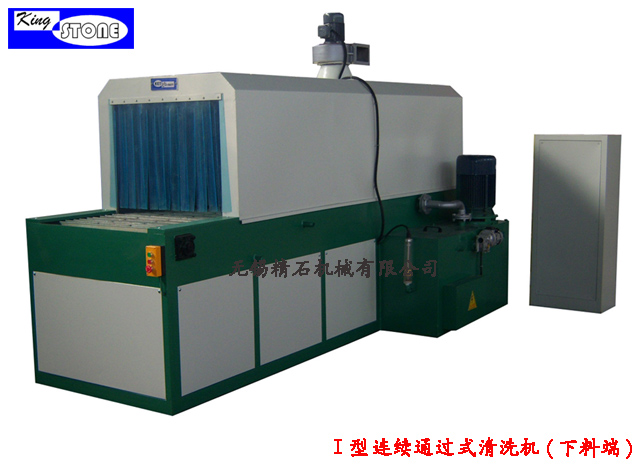

 Ⅰ型连续通过式清洗机 |
|
|
|
|
|
|
设置有一道清洗工位，热水带清洗液喷淋清洗，适用于生产批量大，清洗工作量大，清洗要求不高的机械制造行业。也广泛适用于交通运输、石油化工、轻工制品、设备维修等行业的中、小零件的清洗。对电镀前、热处理前后、产品装配前的清洗也非常适应，此外也可用来清洗金属餐具及各种塑料制品，如食品、零件等各类周转箱。 |
|
|
|
|
|
|
1.工艺流程：人工上料→清洗→吸雾→压缩空气吹水→人工下料；
2.设备由机体、机架、水箱及过滤系统、喷淋系统、吸雾系统、压缩空气吹水系统、输送系统、电器控制系统等组成。
|
|
|
|
|
| |
|
|
|
规格
主要参数 |
QXLT40-Ⅰ |
QXLT50-Ⅰ |
QXLT60-Ⅰ |
QXLT70-Ⅰ |
QXLT80-Ⅰ |
QXLT90-Ⅰ |
QXLT100-Ⅰ |

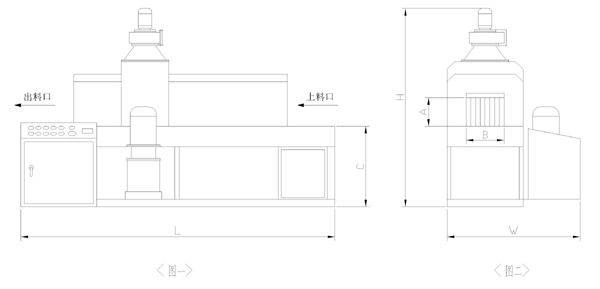

| 可通过零件宽度(A) |
400mm |
500mm |
600mm |
700mm |
800mm |
900mm |
1000mm |
| 可通过零件高度(B) |
250mm |
360mm |
460mm |
560mm |
660mm |
760mm |
800mm |
| 装料高度(C) |
850mm |
1060mm |
| 清洗压强 |
2.5kgf/m2 |
3kgf/m2 |
5kgf/m2 |
| 清、漂洗温度 |
从室温至80℃连续可调，清洗液温度自动控制 |
| 水箱加热方式 |
电加热或蒸汽加热或天然气加热 |
| 输送速度 |
0.18—1.8m/min（变频可调） |
| 输送网带承载能力 |
300kg/m2 |
700kg/m2 |
1000kg/m2 |
| 水泵流量 |
30m3/h |
60m3/h |
100m3/h |
| 水箱加热蒸汽耗量 |
0.1t/h |
0.3t/h |
0.6t/h |
| 水箱加热天然气耗量 |
5m3/h |
8m3/h |
15m3/h |
| 吹干压缩空气耗量 |
90m3/h |
120m3/h |
150m3/h |
| 水箱容积 |
0.4m3 |
1.2m3 |
2m3 |
| 功率 |
水箱电加热 |
28.5Kw |
98Kw |
152Kw |
| 水箱蒸汽加热 |
7.5Kw |
28.5Kw |
38.5Kw |
最大外型尺寸
（mm） |
长（L） |
3000 |
3000 |
4100 |
4100 |
4100 |
5000 |
5000 |
| 宽(W) |
1500 |
1600 |
1900 |
2000 |
2100 |
2200 |
2400 |
| 高(H) |
2100 |
2100 |
2300 |
2300 |
2300 |
2500 |
2500 |
| 参考重量 |
1.5t |
1.8t |
2.1t |
2.5t |
2.9t |
3.4t |
4.0t | |
|
|
|
|
|
|
1.由于此设备为非标产品，上表参数仅供参考，可按照客户的具体要求更改；
2.为提高性能，本产品规格可能会变更，恕不相告。
|
|
|
|
|
|
|
|
|
|
