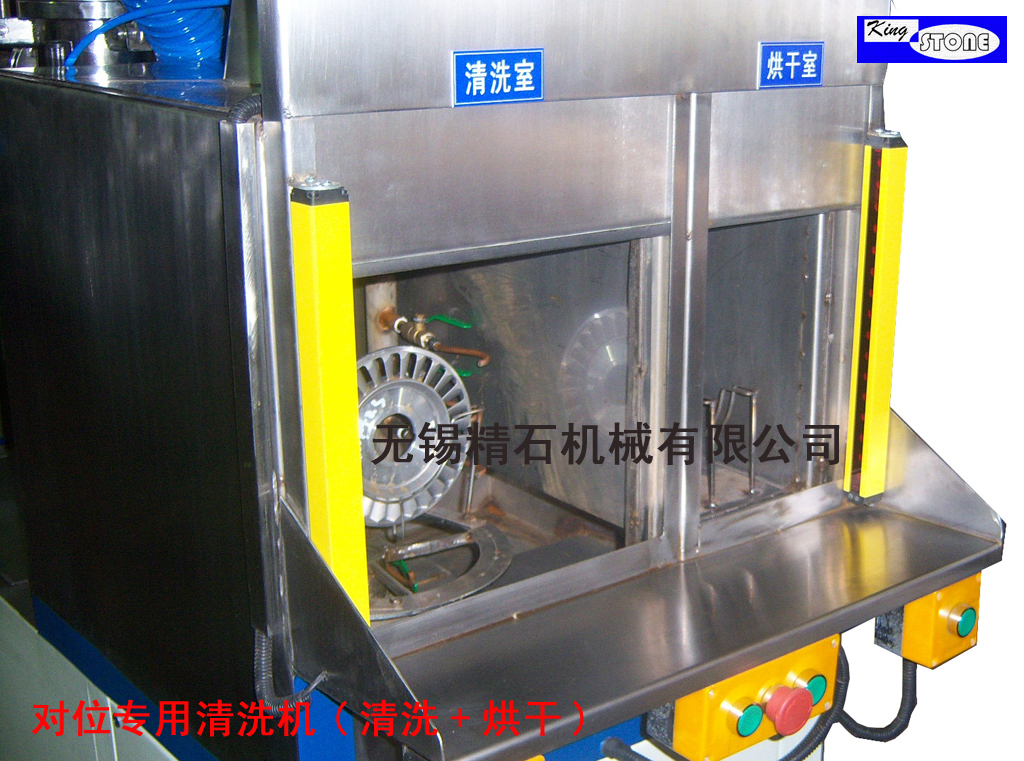

 对位专用清洗机(二) |
|
|
|
|
|
|
本机专门用来对位清洗并烘干“Wheel Stator”工件。
设备工艺：手工上料 → 双手启动 → 清洗气缸关门 →工件旋转，高压喷淋冲洗（时间到，时间可调） → 压缩空气吹水（时间到） → 清洗气缸开门 → 手工下料并放入烘干室 →启动→ 烘干气缸关门（时间到，时间可调）→ 烘干气缸开门→ 手工下料 |
|
|
|
|
|
|
单本对位专用清洗机为工位旋转清洗烘干机采用密封清洗形式，是一种以机械能为主，化学作用及温度（热能）为辅的高效节能的清洗设备。本系列清洗机由底架、清洗室体、烘干室体、工件旋转机构、清洗喷淋系统等组成，底架上装有水箱及水泵，工作时水箱中加热的清洗液在水泵的作用下通过管道将清洗液加压后直接喷射于被清洗件表面，同时通过驱动装置带动被清洗工件，使工件得到全方位的清洗。由于压力水射流及热能、清洗药液的化学作用，使被清洗件表面的油污，切屑、残渣很快被剥落清洗下来。清洗液经过滤网过滤重新回流至清洗水箱。烘干室体采用热风烘干形式，热风炉中的空气电加热管的热能通过风机在室体内循环，使室体内的温度升高，以达到烘干工件的目的。 |
|
|
|
|
| |
|
|
|
1、设备外形尺寸：L1800×W600×H1860（初定）
2、装料高度：850+100mm
3、使用电源：三相380V，50Hz
4、清洗水泵：JGGC4-12 Q=4m3/h H=96m N=2.2Kw
5、水箱电加热功率：3×5 Kw =15Kw
6、旋转蜗轮减速机： 0.18kw
7、排浮油电机功率：0.09Kw
8、吸雾风机电机功率：0.37Kw
9、热风循环风机电机功率：0.18Kw
10、空气加热管功率：3×1.5 Kw =4.5Kw
11、水箱容积：约220L（有效容积）
12、设备总功率：约22.6Kw（满载） |
|
|
|
|
|
|
1.由于此设备为非标产品，上表参数仅供参考，可按照客户的具体要求更改；
2.为提高性能，本产品规格可能会变更，恕不相告。
|
|
|
|
