 Ⅰ型振动扁袋除尘器 |
|
|
|
|
|
|
Ⅰ型振动扁袋除尘器放置在室内使用，广泛应用于砂轮机、金属切削、小型喷砂、铸造、化工、建材、制药等有关设备所产生粉尘的吸尘及回收，对砂尘、金属粉尘、滑石粉、胶木粉等均有良好的除尘效果。 |
|
|
|
|
|
|

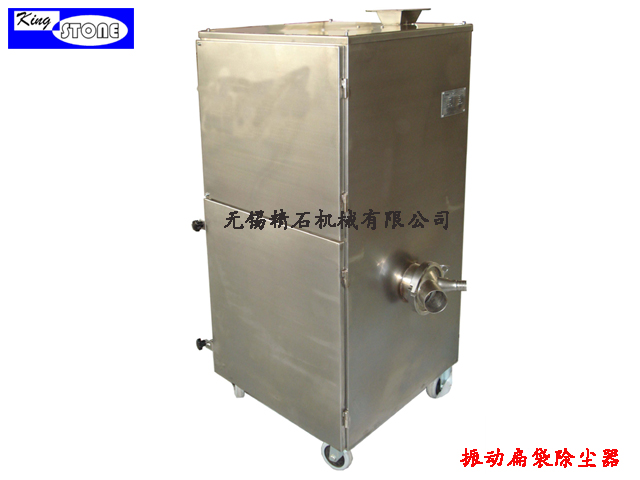

本机为独自箱式机型，结构美观大方，机体上设进风口、振打电机及振打机构、集尘抽屉、过滤装置布袋及骨架，顶部设风机及出风口，以便净气能方便排出。
在引风机的作用下，含尘气体从进风口进入除尘器内并通过滤袋，由于滤袋的各种效应作用，粉尘被粘在滤袋上，穿过滤袋的洁净气体经风机排出除尘器外。随着工作时间的增加，积附在滤袋上的粉尘越来越多，滤袋对气流的阻力在除尘器的限度范围内，就必须对滤袋进行周期性的清理。本机用振动机构对滤袋进行振动打击，使滤袋上积附的粉尘抖落在集尘抽屉内，从而使滤袋的阻力减少到正常的使用范围内。
|
|
|
|
|
| |
|
|
|
|
规格
主要参数 |
DC3-Ⅰ |
DC6-Ⅰ |
DC10-Ⅰ |
DC15-Ⅰ |
DC20-Ⅰ |
DC30-Ⅰ |
DC40-Ⅰ |
|
电 源 |
220/380V三相 50Hz，60Hz（选项） |
|
过滤面积（m2） |
3 |
6 |
10 |
15 |
20 |
30 |
40 |
|
过滤风速（m/s） |
1～1.5 |
|
处理风量（m3/min） |
180-270 |
360-540 |
600-900 |
900-1350 |
1200-1800 |
1800-2700 |
2400-3600 |
|
风机功率（Kw） |
1.5 |
2.2 |
3 |
4 |
5.5 |
|
风机全压（Pa） |
＞1300 |
＞1600 |
|
除尘效率（≥%） |
99.5% |
|
振动电机功率（Kw） |
- |
0.18 |
0.37 |
|
抖落方式 |
手动 |
手动/电机振动 |
|
滤袋尺寸（mm） |
420×600 |
640×650 |
|
滤袋数量（Pcs） |
11 |
18 |
22 |
20 |
26 |
40 |
52 |
|
滤袋材质 |
聚酯纤维无纺布 |
|
进风口尺寸（mm） |
φ100 |
φ150 |
φ150 |
φ200 |
φ200 |
φ250 |
φ300 |
|
噪声（dB） |
≤75 |
|

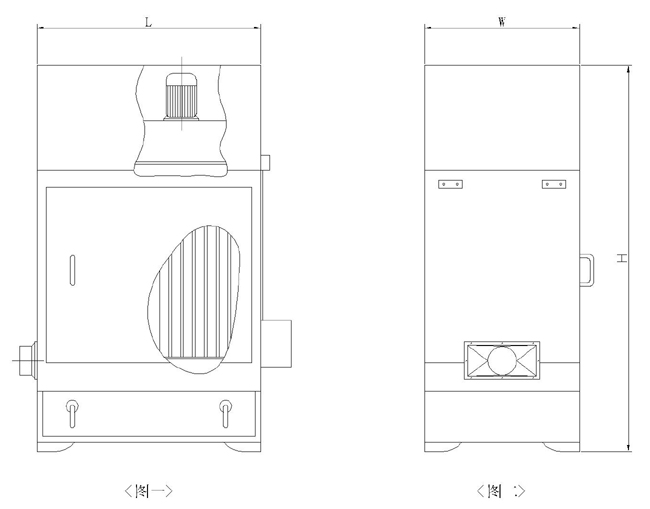

最大外型尺寸
（mm） |
长(L) |
560 |
600 |
750 |
900 |
1100 |
1300 |
1500 |
|
宽(W) |
560 |
600 |
700 |
800 |
800 |
800 |
800 |
|
高(H) |
1250 |
1250 |
1350 |
1750 |
1750 |
1750 |
1750 |
|
约重（Kg） |
185 |
220 |
285 |
330 |
385 |
420 |
480 | |
|
|
|
|
|
|
1.DC30-Ⅰ、DC40-Ⅰ型的滤带装置为2套；
2.由于此设备为非标产品，上表参数仅供参考，可按照客户的具体要求更改；
3.为提高性能，本产品规格可能会变更，恕不相告。
|
|
|
|
|
|
|
|
|
|
