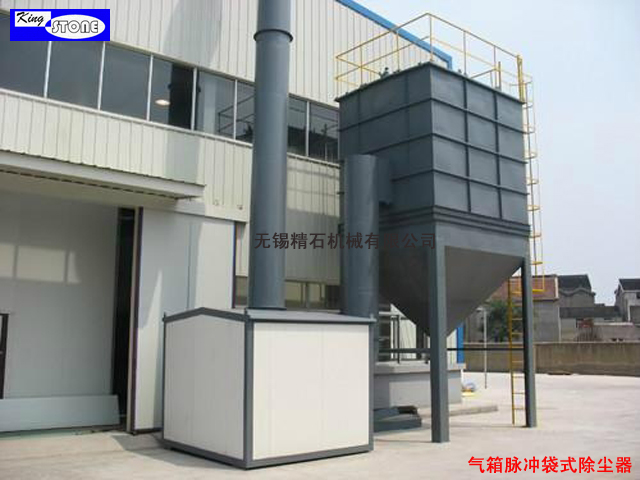

 气箱脉冲袋式除尘器 |
|
|
|
|
|
|
气箱脉冲袋式除尘器集分室反吹和脉冲喷吹等除尘器的特点,增强了使用适应性.可作为破碎机、烘干机、煤磨、生料磨、篦次冷机、水泥磨、包装机及各库顶收尘设备，也可作为其他行业除尘设备，即使气体的含尘浓度高于500g/ Nm3，的收尘系统，亦可直接选用LQGM型系列产品，无须增加初级除尘设备。这样既节约了投资成本，减少占地面积及系统阻力，又节约了能耗，同时本机还适用于冶金机械行业的粉尘处理及回收。 |
|
|
|
|
|
|
气箱脉冲袋式除尘器本体分隔成若干个箱区，每箱有32条滤袋，并在每箱侧边出口管道上有一个气缸带动的提升阀。当除尘器过滤含尘气体一定的时间后（或阻力达到预先设定值），清灰控制器就发出信号，第一个箱室的提升阀就开始关闭切断过滤气流；然后箱室的脉冲阀开启，以大于0.4MPa的压缩空气冲入净气室，清除滤袋上的粉尘；当这个动作完成后，提升阀重新打开，使这个箱室重新进行过滤工作，并逐一按上述程序完成全部清灰动作。
气箱脉冲袋式除尘器是采用分箱室清灰的，清灰时，逐箱隔离，轮流进行。各箱室的脉冲和清灰周期由清灰程序控制器按事先设定的程序自动连续进行，从而保证了压缩空气清灰的效果。整个箱体设计采用了进口和出口总管结构，灰斗可延伸到进口总管下，使进入的含尘烟气直接进入已扩大的灰斗内达到预除尘的效果。所以气箱脉冲袋式除尘器不仅能处理一般浓度的含尘气体，且能处理高浓度含尘气体。
|
|
|
|
|
| |
|
|
|
|
规格
主要参数 |
LQGM-32-3 |
LQGM-32-4 |
LQGM-32-5 |
LQGM-32-6 |
|
电 源 |
380V三相 50Hz/60Hz(PLC控制) |
|
总过滤面积（m2） |
93 |
124 |
155 |
186 |
|
滤袋尺寸（mm） |
φ133×2600 |
φ133×2600 |
φ133×2600 |
φ133×2600 |
|
处理风量（m3/min） |
11160-22320 |
14880-29760 |
18600-37200 |
22320-44640 |
|
室数（Pcs） |
3 |
4 |
5 |
6 |
|
滤袋总数（Pcs） |
96 |
128 |
160 |
192 |
|
进口气体含尘浓度（g/m3） |
＜200 |
|
出口气体含尘浓度（g/m3） |
＜0.08 |
|
设备阻力（Pa） |
1200—1600 |
|
清灰压缩空气压力（MPa） |
0.5—0.7 |
|
清灰压缩空气压力（Nm3/次） |
0.15 |
|
电磁脉冲阀 |
数量 |
3 |
4 |
5 |
6 |
|
规格 |
1.5英寸 |
|
提升阀
（带气缸） |
数量 |
3 |
4 |
5 |
6 |
|
规格 |
提升阀板直径φ460，气缸直径φ63 |
|

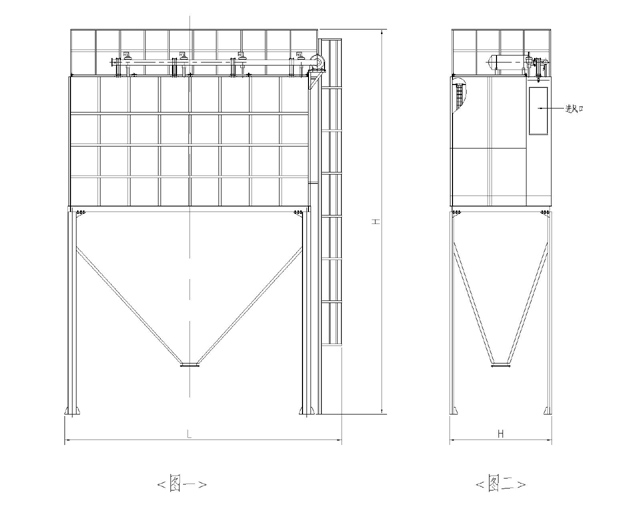

最大外型尺寸
（mm） |
长(L) |
2800 |
3500 |
4200 |
4900 |
|
宽(W) |
2400 |
|
高(H) |
7500 |
|
约重（Kg） |
3200 |
4200 |
5200 |
6200 | |
|
|
|
|
|
|
1.由于此设备为非标产品，上表参数仅供参考，可按照客户的具体要求更改；
2.为提高性能，本产品规格可能会变更，恕不相告。
|
|
|
|
|
|
|
|
|
|
