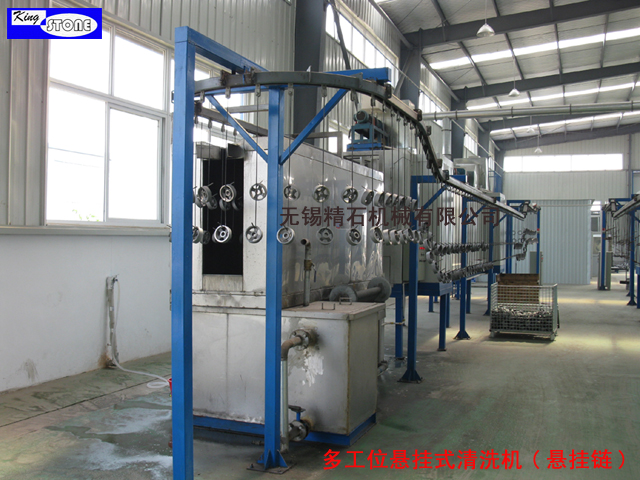

 多工位悬挂式清洗机 |
|
|
|
|
|
|
悬挂链式清洗机采用悬挂链输送方式传输工件进行清洗，主要适用于清洗大、重型零件，具有输送方便、上下料快捷、清洗效果优、清洗量大等特点。 |
|
|
|
|
|
|
工件悬挂在吊钩上，由输送机将其作循环运动，通过清洗室前门进，后门出。步进制或连续方式工作。清洗时工件作自转运动。控制方式为全自动，装料和卸料可以手工操作，也可以借助于平衡吊、等机构。
用途： 适用于各类中小型零件的大批量生产。工件可单件吊挂，也可多层吊挂视工件尺寸、产量而定。
优点：
1.生产率高，抛丸量稳定。
2.有自动显示自动监控功能，设备可靠性好。
|
|
|
|
|
| |
|
|
|
|
规格
主要参数 |
QXXL-50 |
QXXL-100 |
QXXL-150 |
QXXL-200 |
QXXL-250 |
QXXL-300 |
|
通过工件最大截面尺寸 |
400mm |
600mm |
|
通过工件最大高度尺寸 |
500mm |
600mm |
700mm |
800mm |
1000mm |
1200mm |
|
单钩最大载重 |
50Kg |
100Kg |
150Kg |
200Kg |
250Kg |
300Kg |
|
挂钩自转速度 |
1.6r/min |
|
悬链行走速度 |
0.3～3m/min无级可调 |
|
清、漂洗温度 |
从室温至80℃连续可调，清洗液温度自动控制 |
|
水箱加热方式 |
电加热或蒸汽加热 |
|
水箱容积 |
0.6m3 |
1.2m3 |
|
水泵流量 |
30m3/h |
60m3/h |
|
水箱加热蒸汽耗量 |
0.3t/h |
0.6t/h |
|
吹干压缩空气耗量 |
120m3/h |
150m3/h |
|
总功率 |
37.5Kw |
42.5Kw |
|

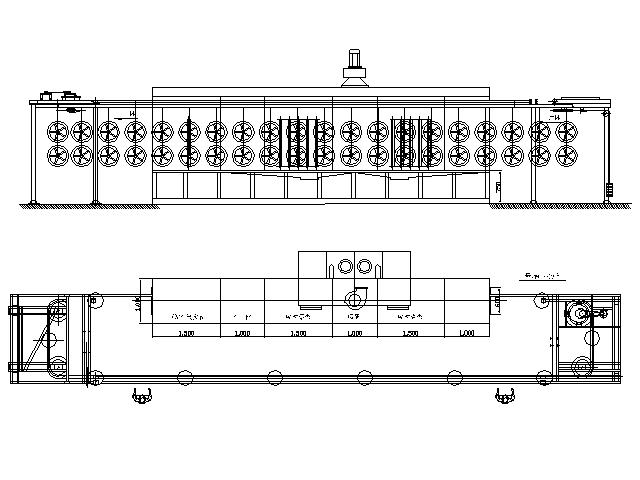

清洗主室尺寸
（mm） |
长(A) |
5000 |
5000 |
5000 |
6000 |
6000 |
6000 |
|
宽(B) |
800 |
800 |
800 |
1000 |
1000 |
1000 |
|
高(C) |
1300 |
1400 |
1500 |
1700 |
1800 |
1900 |
|
最大外型尺寸
（mm） |
长(L) |
7000 |
7000 |
7000 |
8000 |
8000 |
8000 |
|
宽(W) |
2200 |
2200 |
2200 |
2500 |
2500 |
2500 |
|
高(H) |
2500 |
2600 |
2700 |
2800 |
2900 |
3000 |
|
约重 |
5.2t |
5.8t |
6.3t |
7.2t |
7.8t |
8.5t | |
|
|
|
|
|
|
1.由于此设备为非标产品，上表参数仅供参考，可按照客户的具体要求更改；
2.为提高性能，本产品规格可能会变更，恕不相告；
3.工位数量、悬链长度、吊钩数量、步距、钩距、设备平面布置均视客户实际工况单独进行设计。
|
|
|
|
|
|
|
|
|
|
