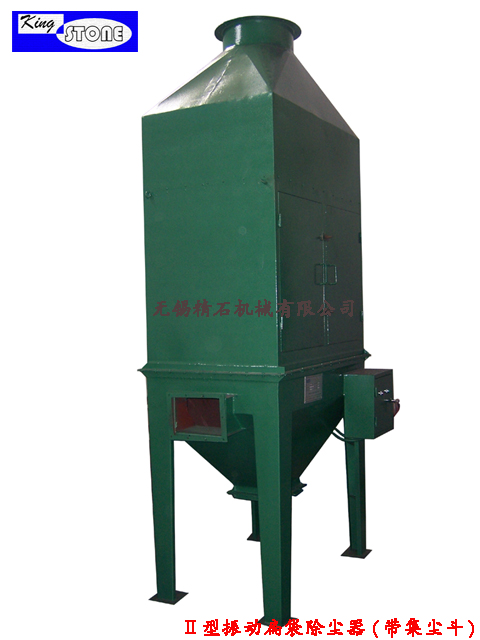

 Ⅱ型振动扁袋除尘器 |
|
|
|
|
|
|
Ⅱ型振动扁袋除尘器放置在室内或室外使用，广泛应用于砂轮机、金属切削、小型喷砂、铸造、化工、建材、制药等有关设备所产生粉尘的吸尘及回收，对砂尘、金属粉尘、滑石粉、胶木粉等均有良好的除尘效果。与Ⅰ型机相比，其处理面积较大，而且机体由上下两部分组成，设有集尘斗，清灰方便。 |
|
|
|
|
|
|
本机由上下两部分组成，下部设进风口、振打电机及振打机构、集尘斗、过滤装置布袋及骨架。上部设风机及出风口、电器控制元件及电器执行元件。
在引风机的作用下，含尘气体从进风口进入除尘器内并通过滤袋，由于滤袋的各种效应作用，粉尘被粘在滤袋上，穿过滤袋的洁净气体经风机排出除尘器外。随着工作时间的增加，积附在滤袋上的粉尘越来越多，滤袋对气流的阻力在除尘器的限度范围内，就必须对滤袋进行周期性的清理。本机用振动机构对滤袋进行振动打击，使滤袋上积附的粉尘抖落在集尘斗内，从而使滤袋的阻力减少到正常的使用范围内。
|
|
|
|
|
| |
|
|
|
|
规格
主要参数 |
DC40-Ⅱ |
DC60-Ⅱ |
DC80-Ⅱ |
DC100-Ⅱ |
|
电 源 |
220/380V三相 50Hz，60Hz（选项） |
|
过滤面积（m2） |
40 |
60 |
80 |
100 |
|
过滤风速（m/min） |
1～1.5 |
|
处理风量（m3/min） |
2400-3600 |
3600-5400 |
4800-7200 |
6000-9000 |
|
风机功率（Kw） |
7.5 |
11 |
15 |
|
风机全压（Pa） |
＞1600 |
|
除尘效率（≥%） |
99.5% |
|
振动电机功率（Kw） |
0.37 |
0.55 |
|
抖落方式 |
手动/电机振动 |
|
滤袋尺寸（mm） |
1050×650 |
|
滤袋数量（Pcs） |
34 |
42 |
51 |
63 |
|
滤袋材质 |
聚酯纤维无纺布 |
|
进风口尺寸（mm） |
180×350 |
200×400 |
260×660 |
300×800 |
|
噪声（dB） |
≤75 |
|

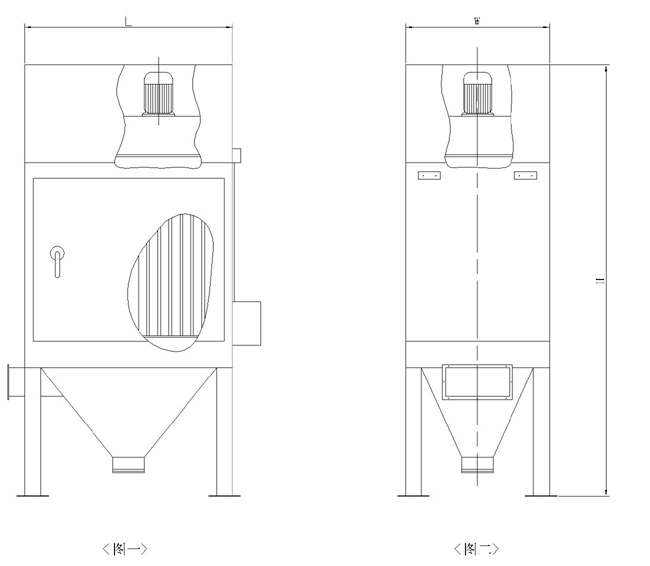

最大外型尺寸
（mm） |
长(L) |
1500 |
1750 |
2000 |
2300 |
|
宽(W) |
900 |
900 |
1000 |
1000 |
|
高(H) |
2800 |
2800 |
3300 |
3300 |
|
约重（Kg） |
750 |
920 |
1180 |
1550 | |
|
|
|
|
|
|
1.DC40-Ⅱ、DC60-Ⅱ型的滤带装置为2套，DC80-Ⅱ、DC100-Ⅱ型的滤带装置为3套；
2.由于此设备为非标产品，上表参数仅供参考，可按照客户的具体要求更改；
3.为提高性能，本产品规格可能会变更，恕不相告。
|
|
|
|
