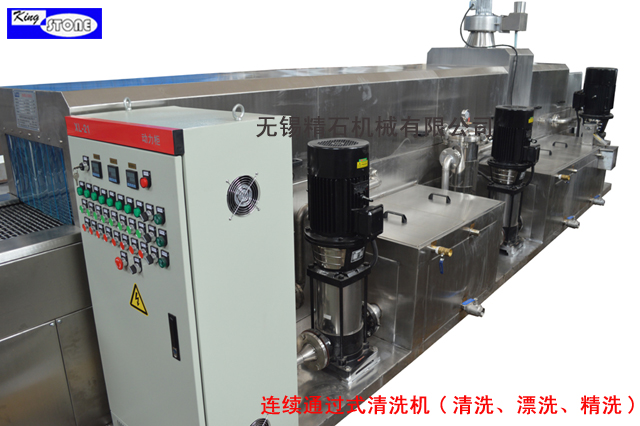

 Ⅱ型连续通过式清洗机 |
|
|
|
|
|
|
设置有两道清洗工位，热水喷淋清洗完后再进行漂洗。适用于生产批量大，清洗工作量大，清洗要求较高的机械制造行业，也广泛适用于交通运输、石油化工、轻工制品、设备维修等行业的中、小零件的清洗。对电镀前、热处理前后、产品装配前的清洗也非常适应，此外也可用来清洗金属餐具及各种塑料制品，如食品、零件等各类周转箱。 |
|
|
|
|
|
|
1.工艺流程：人工上料→清洗→吸雾→漂洗→吸雾→压缩空气吹水→人工下料；
2.设备由机体、机架、水箱及过滤系统、喷淋系统、吸雾系统、压缩空气吹水系统、输送系统、电器控制系统等组成。
|
|
|
|
|
| |
|
|
|
|
规格
主要参数 |
QXLT40-Ⅱ |
QXLT50-Ⅱ |
QXLT60-Ⅱ |
QXLT70-Ⅱ |
QXLT80-Ⅱ |
QXLT90-Ⅱ |
QXLT100-Ⅱ |
|
可通过零件宽度(A) |
400mm |
500mm |
600mm |
700mm |
800mm |
900mm |
1000mm |
|
可通过零件高度(B) |
250mm |
360mm |
460mm |
560mm |
660mm |
760mm |
800mm |
|
装料高度(C) |
850mm |
1060mm |
|
清洗压强 |
2.5kgf/m2 |
3kgf/m2 |
5kgf/m2 |
|
清、漂洗温度 |
从室温至80℃连续可调，清洗液温度自动控制 |
|
水箱加热方式 |
电加热或蒸汽加热或天然气加热 |
|
输送速度 |
0.18—1.8m/min（变频可调） |
|
输送网带承载能力 |
300kg/m2 |
700kg/m2 |
1000kg/m2 |
|
水泵流量 |
30m3/h×2 |
60m3/h×2 |
100m3/h×2 |
|
水箱加热蒸汽耗量 |
0.1t/h×2 |
0.3t/h×2 |
0.6t/h×2 |
|
水箱加热天然气耗量 |
5m3/h×2 |
8m3/h×2 |
15m3/h×2 |
|
吹干压缩空气耗量 |
90m3/h |
120m3/h |
150m3/h |
|
水箱容积 |
0.4m3×2 |
1.2m3×2 |
2m3×2 |
|
功率 |
水箱电加热 |
53.5Kw |
193Kw |
300Kw |
|
水箱蒸汽加热 |
13Kw |
|
43.5Kw |
53.5Kw |
|

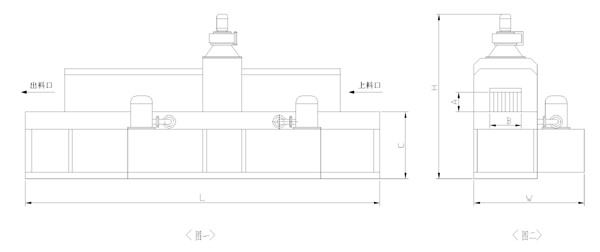

最大外型尺寸
（mm） |
长（L） |
4500 |
4500 |
6400 |
6400 |
6400 |
8000 |
8000 |
|
宽(W) |
1500 |
1600 |
1900 |
2000 |
2100 |
2200 |
2400 |
|
高(H) |
2100 |
2100 |
2300 |
2300 |
2300 |
2500 |
2500 |
|
参考重量 |
2.0t |
2.3t |
2.6t |
3.0t |
3.5t |
4.0t |
4.6t | |
|
|
|
|
|
|
1.由于此设备为非标产品，上表参数仅供参考，可按照客户的具体要求更改；
2.为提高性能，本产品规格可能会变更，恕不相告。
|
|
|
|
|
|
|
|
|
|
