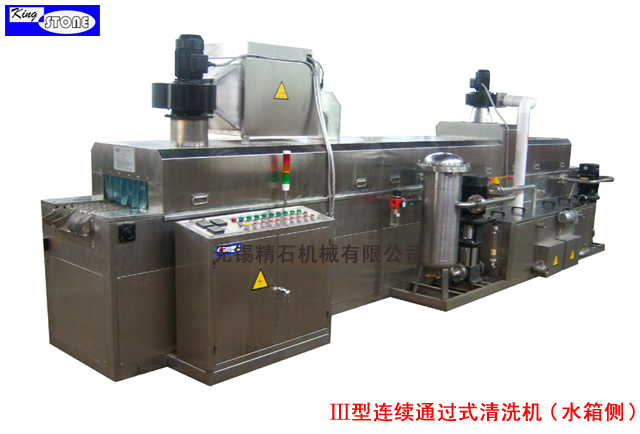

 Ⅲ型连续通过式清洗机 |
|
|
|
|
|
|
设置有两道清洗工位，一道热风烘干工位，加热后的清洗液对工件进行清洗及漂洗后再经过热风循环烘干，使工件充分干燥。适用于生产批量大，清洗工作量大，清洗及烘干要求高的机械制造行业，也广泛适用于交通运输、石油化工、轻工制品、设备维修等行业的中、小零件的清洗。对电镀前、热处理前后、产品装配前的清洗也非常适应，此外也可用来清洗金属餐具及各种塑料制品，如食品、零件等各类周转箱。 |
|
|
|
|
|
|
1.工艺流程：人工上料→清洗→吸雾→漂洗→吸雾→压缩空气吹水→热风烘干→人工下料；
2. 设备由机体、机架、水箱及过滤系统、喷淋系统、吸雾系统、压缩空气吹水系统、输送系统、热风烘干系统、电器控制系统等组成。
|
|
|
|
|
| |
|
|
|
规格
主要参数 |
QXLT40-Ⅲ |
QXLT50-Ⅲ |
QXLT60-Ⅲ |
QXLT70-Ⅲ |
QXLT80-Ⅲ |
QXLT90-Ⅲ |
QXLT100-Ⅲ |

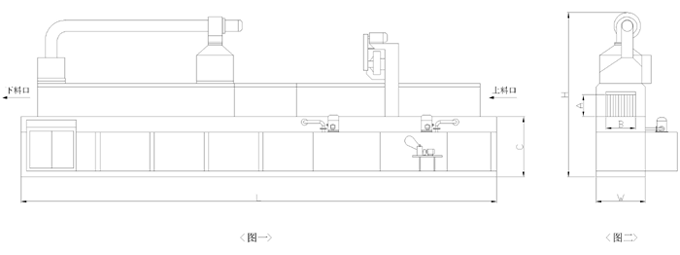

| 可通过零件宽度(A)
|
400mm |
500mm |
600mm |
700mm |
800mm |
900mm |
1000mm |
| 可通过零件高度(B)
|
250mm |
360mm |
460mm |
560mm |
660mm |
760mm |
800mm |
| 装料高度(C)
|
850mm |
850mm |
1060mm |
1060mm |
1060mm |
1060mm |
1060mm |
| 清洗压强 |
2.5kgf/m2 |
3kgf/m2 |
5kgf/m2 |
5kgf/m2 |
5kgf/m2 |
5kgf/m2 |
5kgf/m2 |
| 清、漂洗温度 |
从室温至80℃连续可调，清洗液温度自动控制 |
| 水箱加热方式 |
电加热或蒸汽加热或天然气加热 |
| 输送速度 |
0.18—1.8m/min（变频可调） |
| 输送网带承载能力 |
300kg/m2 |
300kg/m2 |
700kg/m2 |
700kg/m2 |
700kg/m2 |
1000kg/m2 |
1000kg/m2 |
| 水泵流量 |
30m3/h×2 |
30m3/h×2 |
60m3/h×2 |
60m3/h×2 |
60m3/h×2 |
100m3/h×2 |
100m3/h×2 |
| 水箱加热蒸汽耗量 |
0.1t/h×2 |
0.1t/h×2 |
0.3t/h×2 |
0.3t/h×2 |
0.3t/h×2 |
0.6t/h×2 |
0.6t/h×2 |
| 水箱加热天然气耗量 |
5m3/h×2 |
5m3/h×2 |
8m3/h×2 |
8m3/h×2 |
8m3/h×2 |
15m3/h×2 |
15m3/h×2 |
| 烘干加热蒸汽耗量 |
0.2t/h
|
0.2t/h
|
0.4t/h
|
0.4t/h
|
0.4t/h
|
0.6t/h
|
1.2t/h
|
| 吹干压缩空气耗量 |
90m3/h |
90m3/h |
120m3/h |
120m3/h |
120m3/h |
150m3/h |
150m3/h |
| 水箱容积 |
0.4m3×2 |
0.4m3×2 |
1.2m3×2 |
1.2m3×2 |
1.2m3×2 |
2m3×2 |
2m3×2 |
| 功率 |
水箱电加热、电烘干 |
81.5Kw
|
81.5Kw
|
98Kw
|
98Kw
|
98Kw
|
152Kw
|
152Kw
|
| 水箱蒸汽加热、蒸汽烘干 |
13Kw
|
13Kw
|
43.5Kw
|
43.5Kw
|
43.5Kw
|
53.5Kw
|
53.5Kw
|
| 水箱蒸汽加热、电烘干 |
45Kw
|
45Kw
|
75.5Kw
|
75.5Kw
|
75.5Kw
|
85.5Kw
|
85.5Kw
|
| 最大外型尺寸（mm） |
长（L） |
6000
|
6000
|
8500
|
8500
|
8500
|
11000
|
11000
|
| 宽(W)
|
1500
|
1600
|
1900
|
2000
|
2100
|
2200
|
2400
|
| 高(H)
|
2300
|
2400
|
2500
|
2600
|
2700
|
2800
|
2900
|
| 参考重量 |
2.8t
|
3.3t
|
3.8t
|
4.2t
|
4.6t
|
5.0t
|
5.5t
| |
|
|
|
|
|
|
1.由于此设备为非标产品，上表参数仅供参考，可按照客户的具体要求更改；
2.为提高性能，本产品规格可能会变更，恕不相告。
|
|
|
|
|
|
|
|
|
|
