1.设备工艺：手工上料 → 双手启动 → 小车把工件输送到室体内 →气缸关门，气雾喷淋防锈油（10S，时间到，时间可调） → 停顿，室体内吸油雾（时间固定，为20S） → 气缸开门 → 小车把工件输送出室体外 → 手工下料

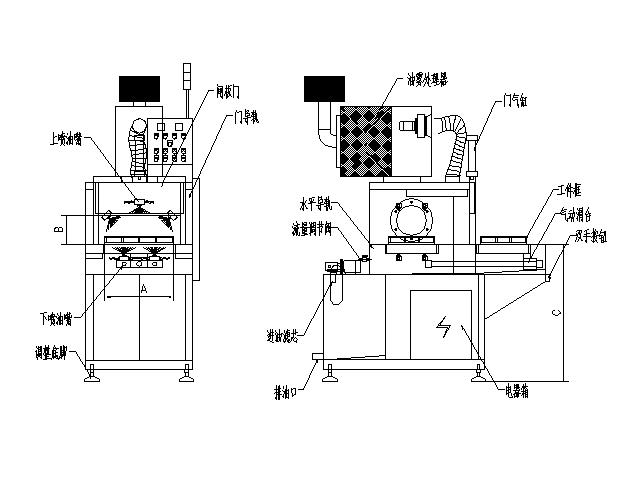

2.设备结构：设备由机体上罩、储油箱、输送系统、涂油系统、升降门机构、油雾处理系统、电控系统等组成。
规格
主要参数
TYWF-30
TYWF-40
TYWF-50
TYWF-60
TYWF-70
TYWF-80
工作台宽度(A)
300mm
400mm
500mm
600mm
700mm
800mm
门框高度(B)
250mm
350mm
装料高度(C)
850mm
1000mm
使用油品
清洁度防锈油，黏度范围10-200cts
压缩空气气源
0.4-0.6Mpa
输送小车承载能力
30kg/m2
60kg/m2
100kg/m2
涂油泵功率
0.18Kw
0.37Kw
0.55Kw
涂油泵流量
1.8m3/h
2.5m3/h
4.2m3/h
油雾处理器功率
1.1Kw
油箱容积
0.1m3
0.2m3
0.3m3
总功率
0.92Kw
1.65Kw
最大外型尺寸
（mm）
长(L)
1600
1700
2000
2100
2300
2500
宽(W)
700
800
1000
1100
1200
1500
高(H)
2200
2400
约重
0.6t
0.7t
0.9t
1.1t
1.4t
1.7t
