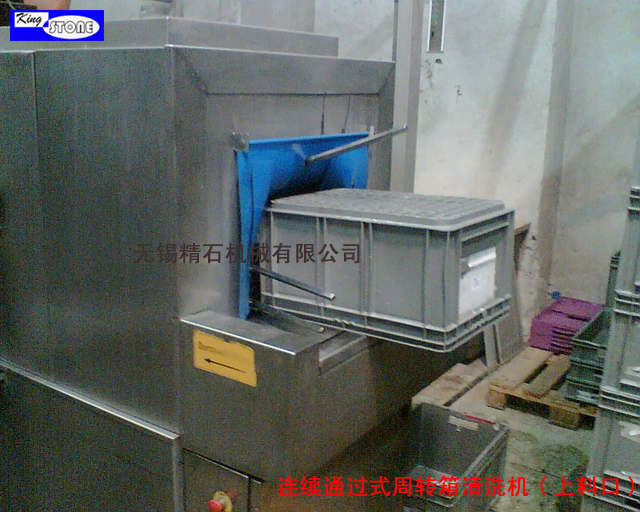

1.工艺流程：人工周转箱上料→清洗→吸雾→漂洗→吸雾→无动力辊道后人工下料；2.设备由机体、机架、水箱及过滤系统、喷淋系统、吸雾系统、输送系统、电器控制系统等组成。3.周转箱经人工上料后自动进入清洗室,用加热后带清洗液的水喷淋内外表面,再进入漂洗室对周
转箱进行清水漂洗,漂洗后的水进三道过滤后可循环使用。清洗完毕后自动输送出清洗室体,可
进入无动力辊道,等待人工下料。
规格 主要参数
QXZZ40-Ⅱ
QXZZ50-Ⅱ
QXZZ60-Ⅱ
QXZZ70-Ⅱ
QXZZ80-Ⅱ
QXZZ90-Ⅱ
QXZZ100-Ⅱ

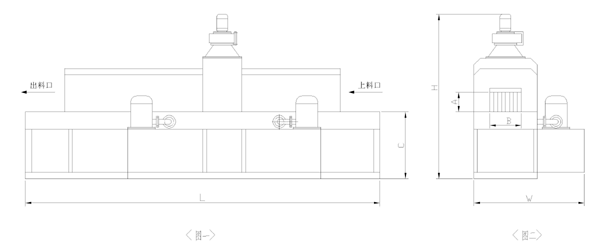

可通过零件宽度(A)
400mm
500mm
600mm
700mm
800mm
900mm
1000mm
可通过零件高度(B)
装料高度(C)
850mm
1060mm
清洗压强
2.5kgf/m2
3kgf/m2
5kgf/m2
清、漂洗温度
从室温至80℃连续可调，清洗液温度自动控制
水箱加热方式
电加热或蒸汽加热或天然气加热
输送速度
0.18—1.8m/min（变频可调）
输送网带承载能力
300kg/m2
700kg/m2
1000kg/m2
水泵流量
30m3/h×2
60m3/h×2
100m3/h×2
水箱加热蒸汽耗量
0.1t/h×2
0.3t/h×2
0.6t/h×2
水箱加热天然气耗量
5m3/h×2
8m3/h×2
15m3/h×2
吹干压缩空气耗量
90m3/h
120m3/h
150m3/h
水箱容积
0.4m3×2
1.2m3×2
2m3×2
功率
水箱电加热
53.5Kw
193Kw
300Kw
水箱蒸汽加热
13Kw
43.5Kw
最大外型尺寸 （mm）
长（L）
4500
6400
8000
宽(W)
1500
1600
1900
2000
2100
2200
2400
高(H)
2300
2500
参考重量
2.0t
2.3t
2.6t
3.0t
3.5t
4.0t
4.6t
