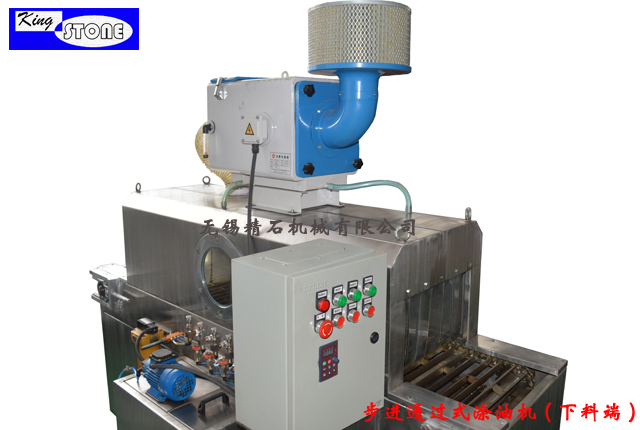

1. 设备工艺：人工上料 → 自动步进输送进涂油室（分数十个工位） →前后闸板门气缸关门 → 上、下对位喷油 （吸室内油雾）→前后闸板门气缸开门→ 自动步进输送出涂油室→ 人工下料。

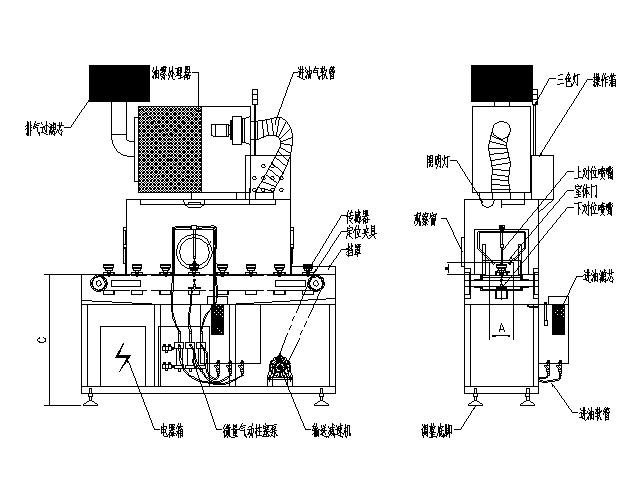

2.设备结构：设备由机体上罩、储油箱、步进输送系统、对位脉冲涂油系统、油雾处理系统、电控系统等组成。
3.该机可单独使用，上下料设置有专门的操作员，要求高的时候也可以配合自动机械手，设备与机械手联动完成
工件的自动喷油动作。
规格 主要参数
TYBJ-30
TYBJ-40
TYBJ-50
TYBJ-60
TYBJ-70
TYBJ-80
可通过零件宽度(A)
300mm
400mm
500mm
600mm
700mm
800mm
可通过零件高度(B)
200mm
250mm
360mm
460mm
560mm
660mm
装料高度(C)
1000mm
工位间输送速度
0.3—3.0m/min（变频可调）
输送网带承载能力
50kg/m2
100kg/m2
200kg/m2
涂油泵功率
0.18Kw
0.25Kw
0.37Kw
涂油泵流量
1.8m3/h
2.5m3/h
4.3m3/h
定点工位数量
20-34个
油箱容积
0.1m3
0.2m3
0.3m3
总功率
0.55Kw
0.8Kw
1.47
最大外型尺寸 （mm）
长(L)
2500
3200
4000
宽(W)
900
1000
1100
1200
1400
1500
高(H)
1700
1800
2100
2300
参考约重
0.6t
0.8t
1.0t
1.3
1.6t
2.0t
